يتناول هذا المقال مراحل تنفيذ جائز فيرينديل الخرساني المستخدم لمعالجة كابولي طويل في برج لامينا. وهو الجزء التنفيذي المكمل للدراسة الإنشائية المنشورة سابقاً؛ إذ لا تتوقف سلامة هذا الحل عند صحة النموذج والتحليل، بل تعتمد بالقدر نفسه على تسلسل التنفيذ، وتفاصيل التسليح، واستمرار الدعم المؤقت حتى اكتمال منظومة الحمل.
فكرة جائز فيرينديل في الكابولي الطويل
جائز فيرينديل منظومة عميقة تتكون من حزام علوي وحزام سفلي وعناصر رأسية، من دون قطريات تقليدية. وعند وضعه داخل كابولي طويل، لا يتصرف ككمرة عادية فقط، بل كإطار خرساني ينقل العزوم وقوى القص بين أجزائه. لذلك يجب أن يكون مسار القوى مفهوماً في التصميم ومترجماً بدقة في تفاصيل الموقع.

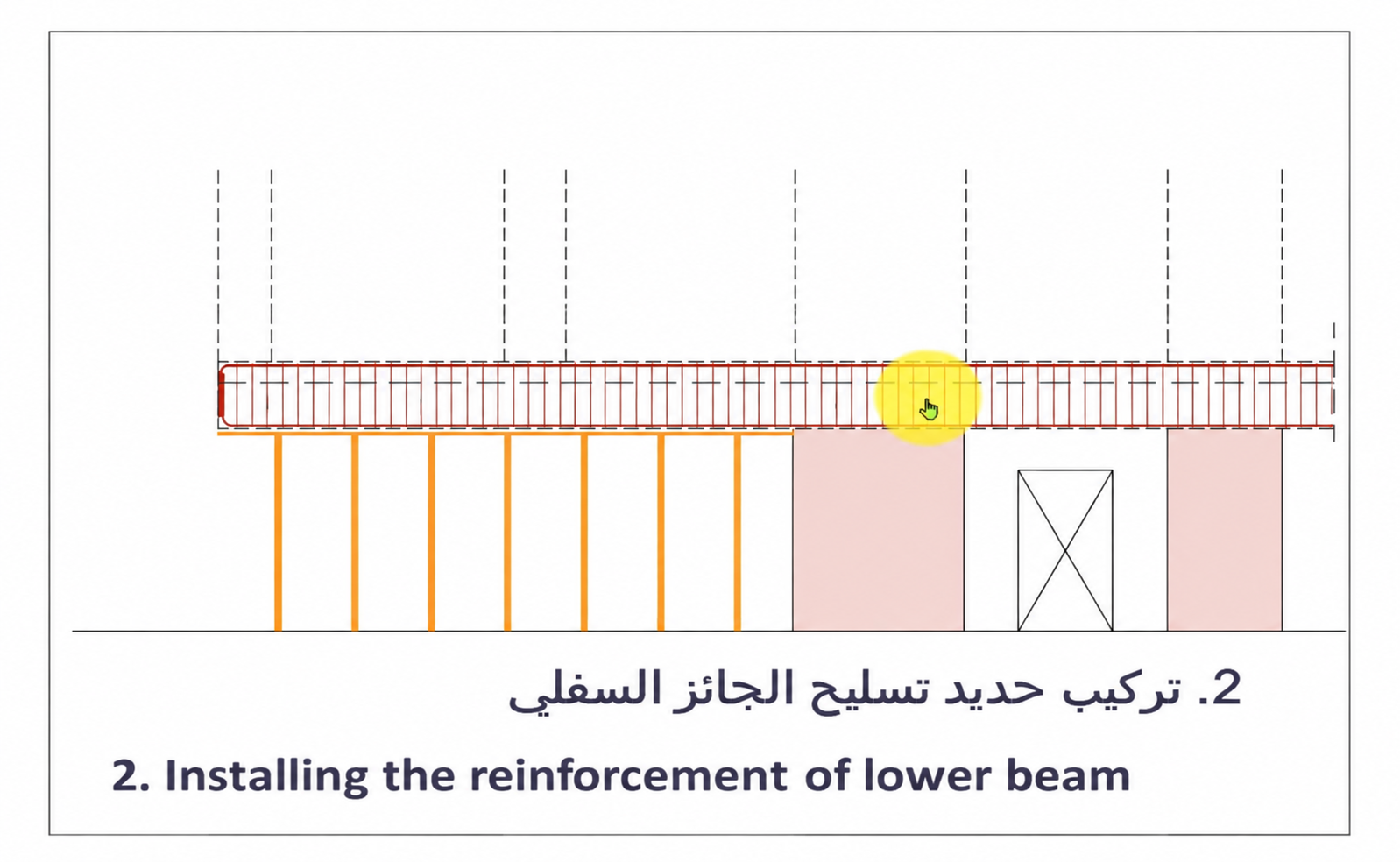

تسلسل التنفيذ يبدأ بالحزام السفلي
يبدأ التنفيذ بتركيب تسليح الحزام السفلي للجائز وتثبيته على الشدة والدعم المؤقت، مع مراجعة المناسيب والغطاء الخرساني ومسافات الكانات. هذه المرحلة لا تُنفذ كطبقة حديد مستقلة، بل كقاعدة لمنظومة ستستقبل لاحقاً العناصر الرأسية والحزام العلوي لتعمل جميعاً كجائز فيرينديل واحد.

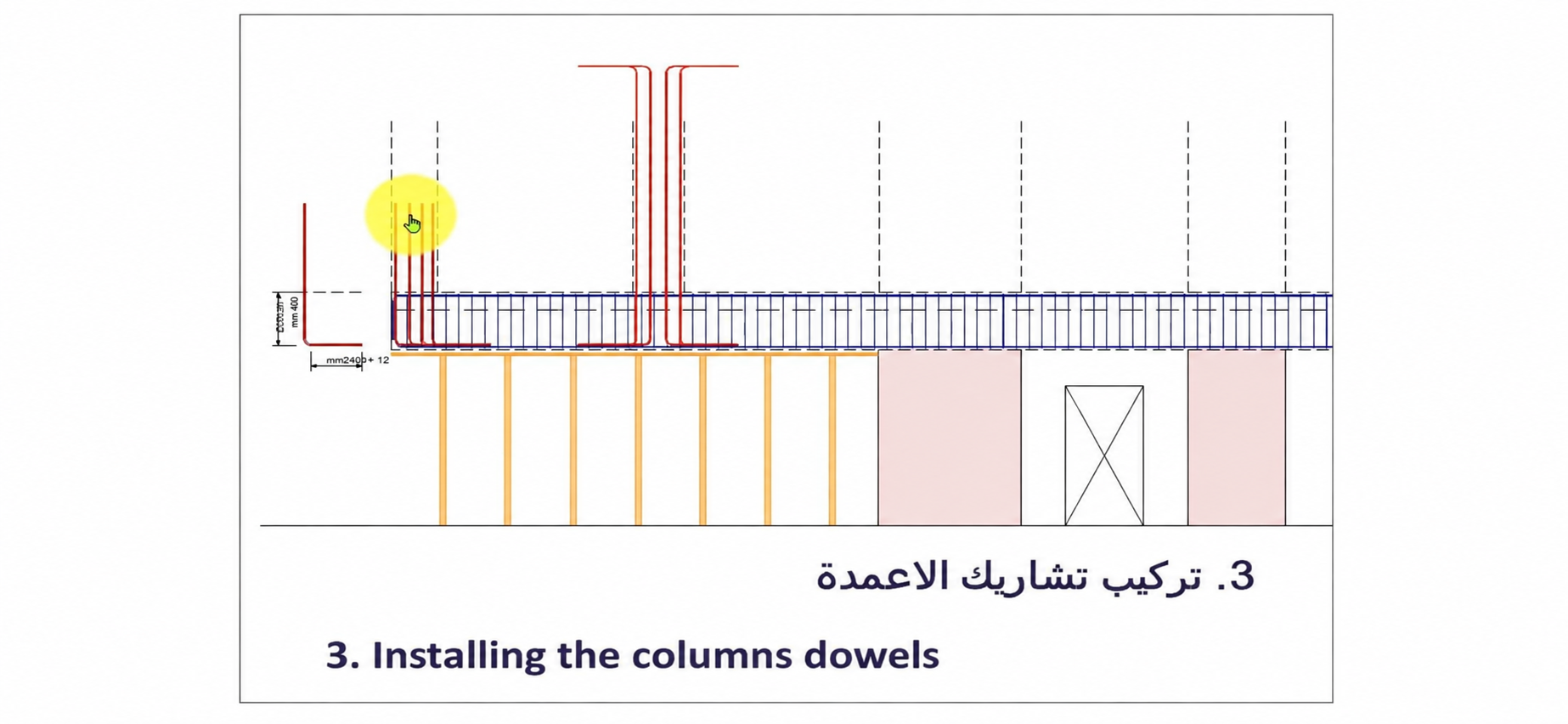

أشاير الأعمدة وربط المستويين
بعد تثبيت الحزام السفلي، تُركب أشاير الأعمدة والعناصر الرأسية في المواقع المحددة. هذا الربط هو الذي يحول الأحزمة والعناصر الرأسية من مجموعة قطع منفصلة إلى منظومة قادرة على مقاومة العزوم والقص. لذلك يجب فحص مواقع الأشاير، واستقامتها، وتفاصيل عكفاتها قبل إغلاق التسليح أو بدء الصب.

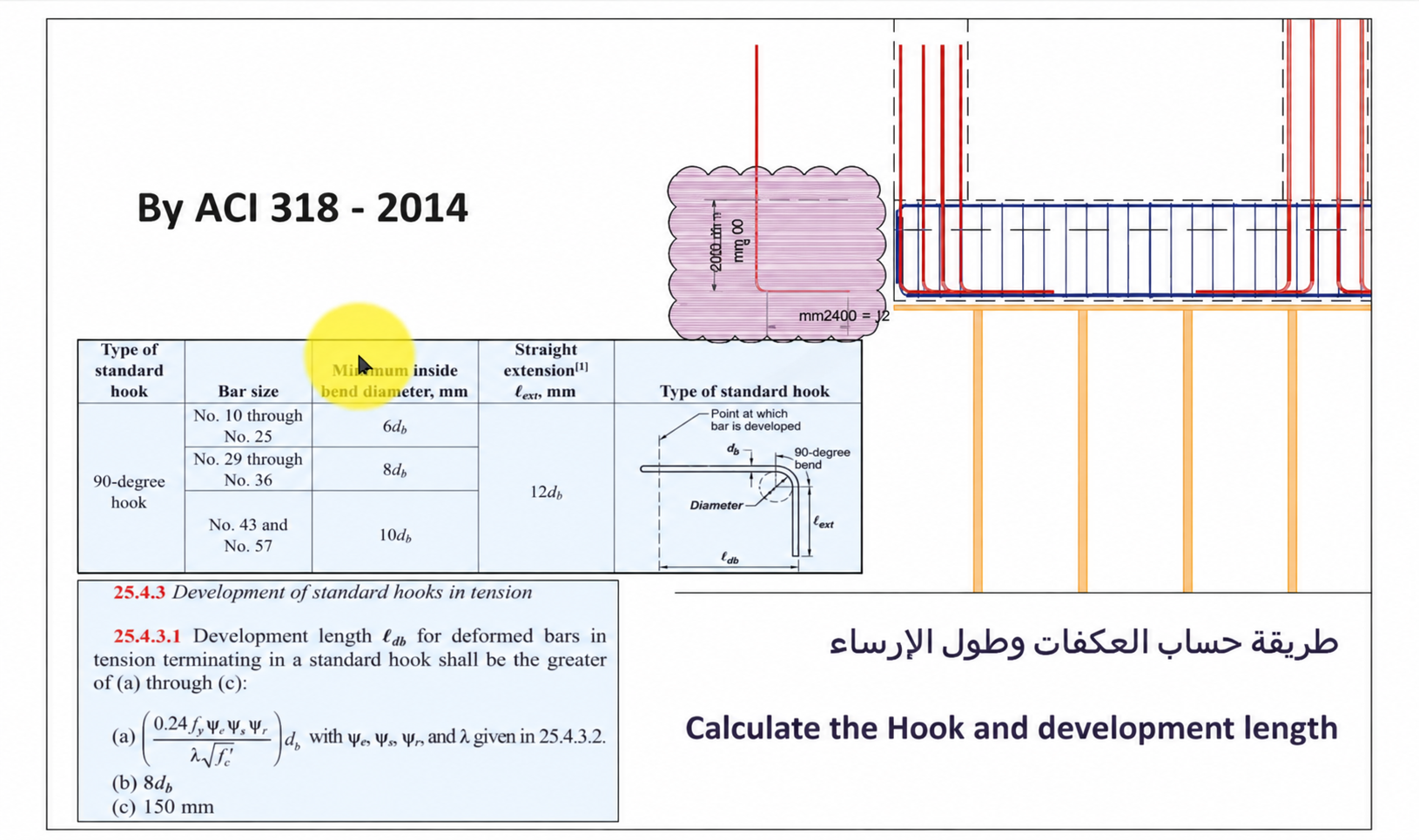

طول الإرساء: شرط أساسي وليس تفصيلاً ثانوياً
يجب تحقيق طول الإرساء أو طول التطوير المطلوب بالكود لأسياخ الأعمدة والعناصر الرئيسية والعناصر الأفقية داخل مناطق العقد. فالغاية ليست مجرد مرور الحديد في منطقة الالتقاء، بل ضمان انتقال القوى بين المستويين وتكوين ارتباط صلب قادر على نقل العزوم وقوى القص والأحمال بأمان.
ويُراجع طول الإرساء مع قطر السيخ، ومقاومة الخرسانة، وموضع السيخ، ونوع العكفة عندما تكون مطلوبة، وبما يتفق مع الكود والمخططات المعتمدة. اختصار هذا الطول أو تغيير مسار الحديد لتسهيل التنفيذ قد يضعف العقدة حتى لو بدا شكل التسليح مقبولاً ظاهرياً؛ ولذلك لا يُقبل أي تعديل موقعي من دون مراجعة المصمم الإنشائي.

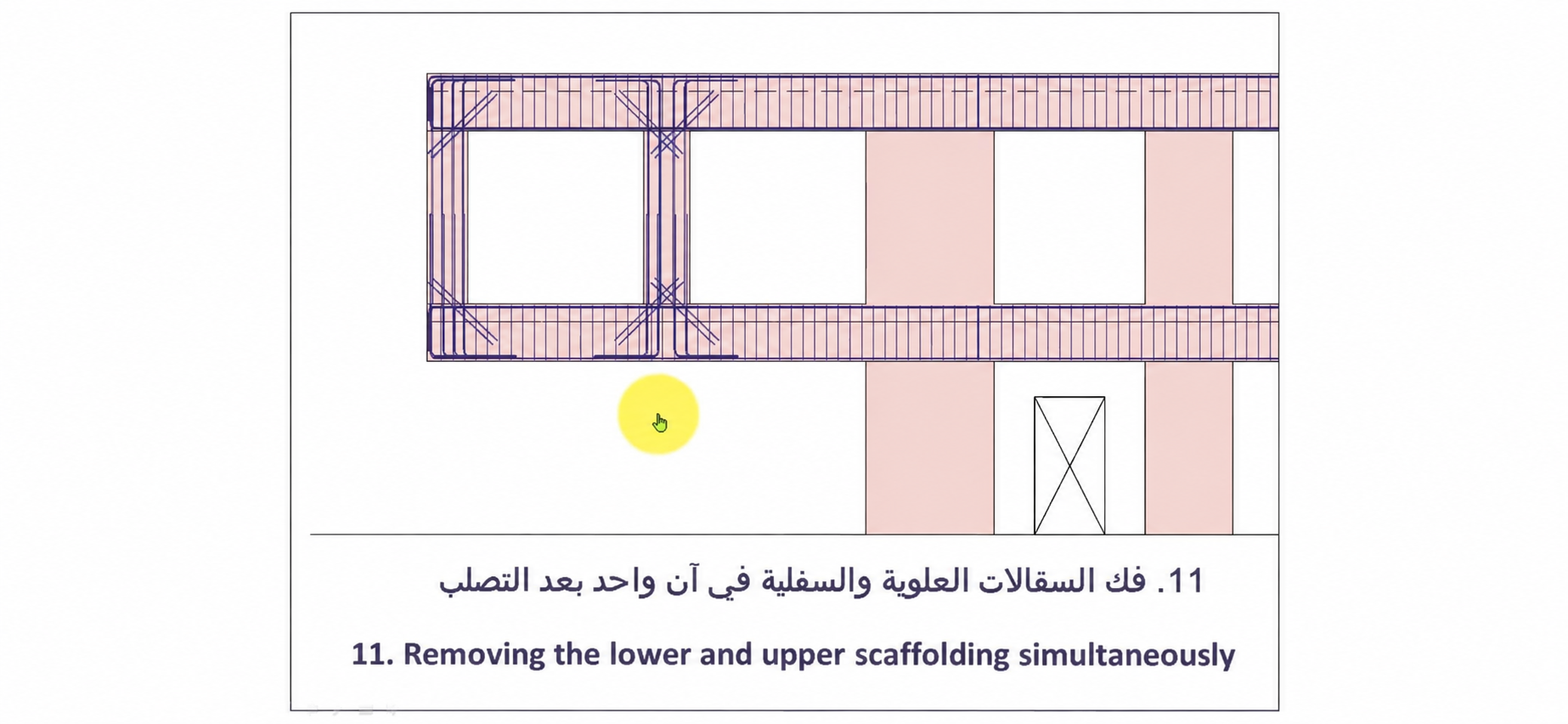

الدعم المؤقت وفك السقالات في الوقت الصحيح
تتحمل الشدة المعدنية والدعامات على السكافولدينج وزن الخرسانة الطازجة والتسليح وأحمال التنفيذ قبل وصول الخرسانة إلى مقاومتها المطلوبة. وفي حالة هذا الكابولي لا تُفك الشدة أو السقالات بعد صب الدور الأول فقط، بل تستمر حتى يكتمل تنفيذ وصب الدور الثاني فوقه، وتصل خرسانته إلى المقاومة المحددة في خطة التنفيذ.
عند اكتمال ذلك يعمل الدوران كوحدة إنشائية واحدة كما افترض التصميم، ويمكن عندها البدء بفك الدعم بأمان وبالتسلسل المعتمد. أما الفك المبكر فقد يفرض على الكابولي والعقد إجهادات وتشوهات قبل اكتمال مسار نقل الحمل، وهو ما يجب تجنبه تماماً.
الصب والمعالجة وضبط الجودة
يسبق الصب استلام الشدة والتسليح والفتحات والغطاء الخرساني، ثم يُضبط ترتيب وصول الخرسانة والدمك لتجنب الأحمال الموضعية غير المخططة أو تحريك الأسياخ. وبعد الصب، تظل المعالجة وأخذ العينات والتحقق من مقاومة الخرسانة ومراقبة المناسيب والتشوهات جزءاً من إثبات أن التنفيذ يطابق الحالة المعتمدة في التصميم.
الخلاصة
تنفيذ جائز فيرينديل للكابولي الطويل يعتمد على منظومة مترابطة: تسلسل تركيب صحيح، وأشاير وتفاصيل عقد مدروسة، وتحقيق أطوال الإرساء، ودعم مؤقت يبقى حتى اكتمال الدورين. بهذه العناصر يتحول الحل من نموذج إنشائي إلى عنصر منفذ بأمان وقادر على تحمل الأحمال المقصودة.
