عند اكتشاف عجز في عمود خرساني، تُطرح عادة ثلاثة حلول: القميص الخرساني، القميص المعدني، أو تغليف العمود بألياف الكربون (CFRP). تختلف آلية كل حل؛ لذلك يعتمد الاختيار على سبب العجز وقيم الضغط والعزم والقص، وحالة الخرسانة والقاعدة، والمساحة المتاحة ومدة توقف المبنى.
ما فائدة تطويق الخرسانة؟
تتمدد الخرسانة جانبيًا عندما تتعرض للضغط. الغلاف الذي يقاوم هذا التمدد يولّد ضغطًا جانبيًا حاصرًا، فيؤخر تفتت الخرسانة وقد يزيد مقاومة الضغط وقدرتها على التشوه قبل الانهيار. يتطور الحصر السلبي مع تمدد الخرسانة؛ ولذلك لا تعني زيادة المقاومة النهائية زيادة مماثلة في صلابة العمود تحت أحمال التشغيل.
القميص الخرساني: إضافة مقطع وتسليح جديد

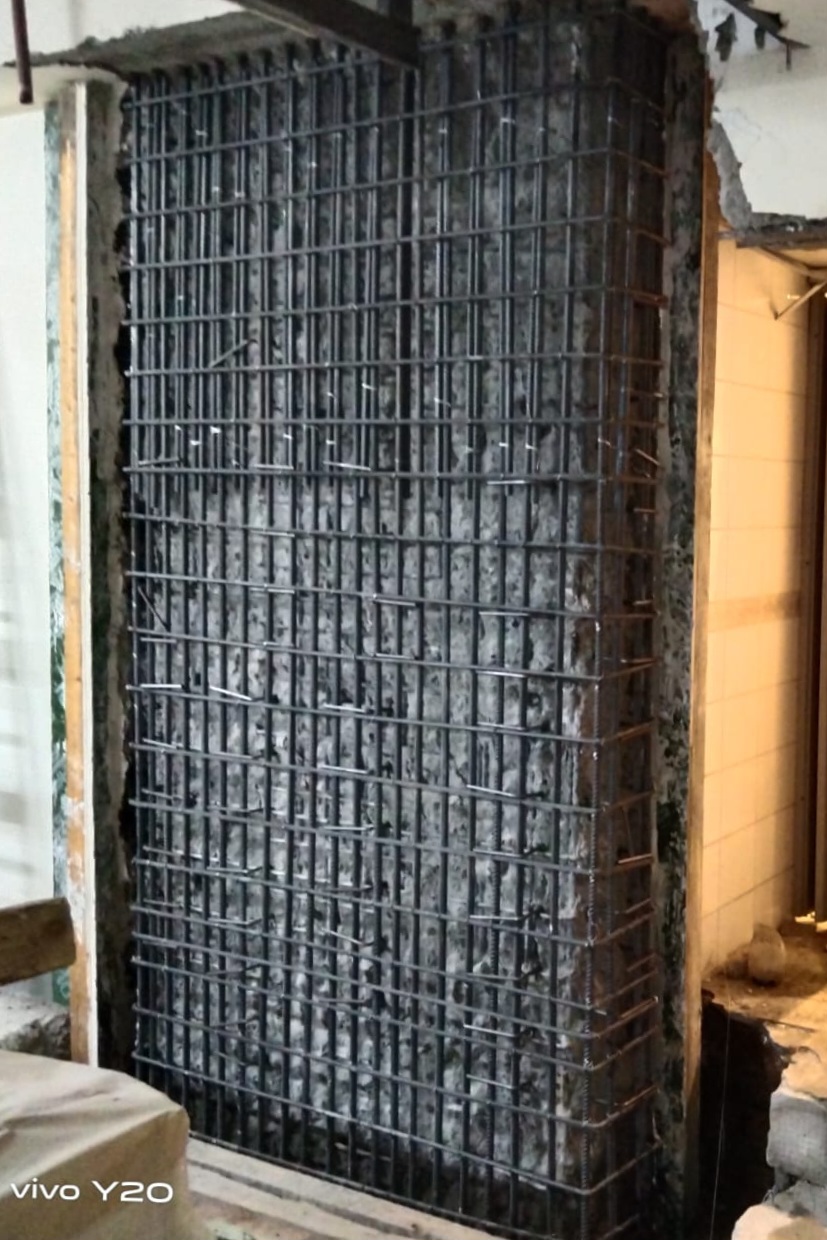

يتكون عادةً من حديد طولي وكانات وخرسانة أو ميكروكونكريت. تشمل الأعمال تقييم العمود، إزالة الخرسانة الضعيفة، تجهيز السطح والروابط، تثبيت التسليح، ثم الشدة والصب والمعالجة. يمكنه زيادة مقاومة الضغط والعزم والقص وتحسين المطيلية، لكنه يزيد أبعاد العمود ويحتاج إلى وقت وموقع عمل أوسع.
شرط أساسي: لا يكفي جمع مقاومة المقطع الجديد مع القديم حسابيًا. يجب تصميم نقل القوى بينهما، وفحص القص على واجهة الخرسانتين، وتثبيت التسليح عند الأطراف، والتحقق من القاعدة والأحمال القائمة أثناء التنفيذ.
القميص المعدني: حصر الخرسانة أو المشاركة بالحمل

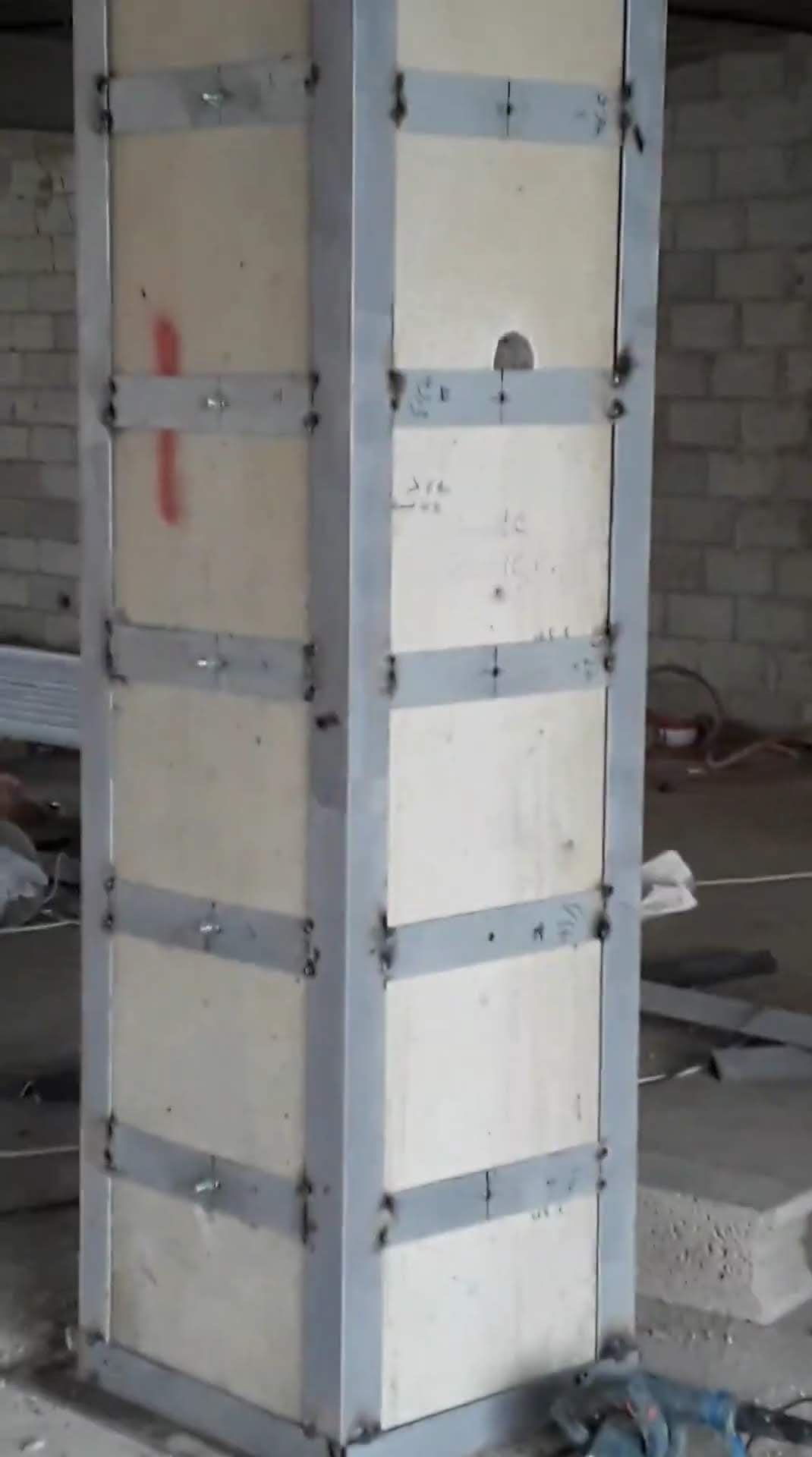

قد يتكون من زوايا فولاذية وأطواق أو صفائح، أو غلاف فولاذي شبه مستمر مع غراوت لملء الفراغ. يمكنه تحسين الحصر والقص والمطيلية مع زيادة محدودة في أبعاد العمود. وإذا أريد أن يشارك الفولاذ في حمل الضغط والعزم، فلا بد من تفاصيل تثبت انتقال هذه القوى إليه عند الرأس ومنها إلى القاعدة. كما يلزم فحص الوصلات والحماية من الحريق والتآكل.
ألياف الكربون: كيف ترفع مقاومة الخرسانة؟

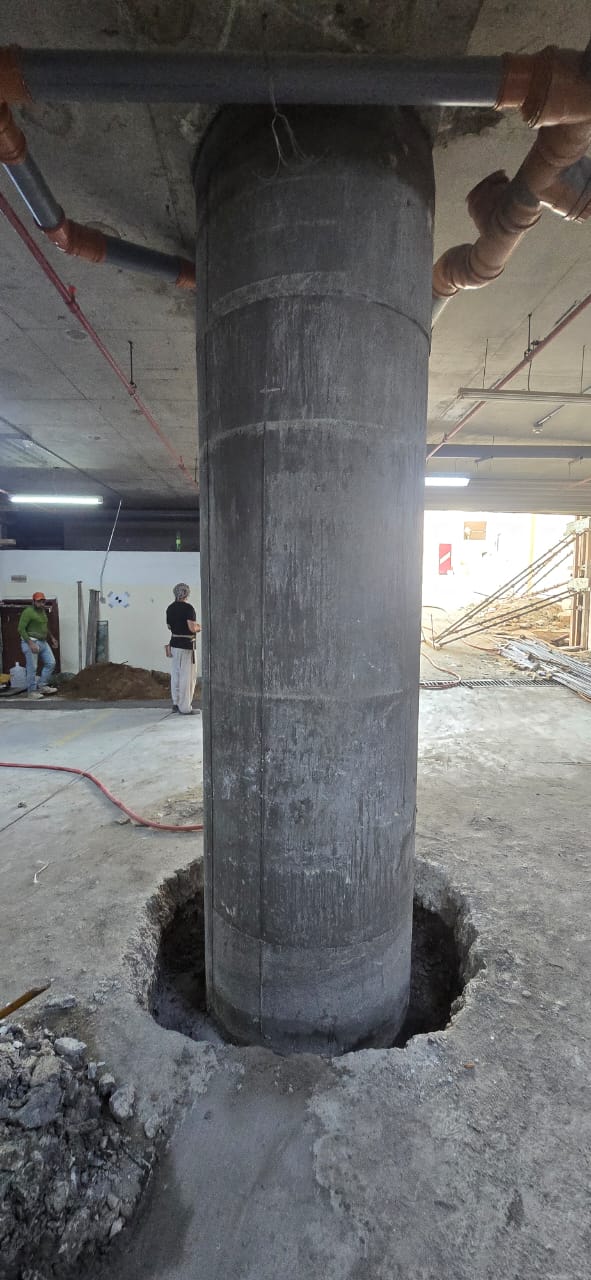

تُلف الألياف حول العمود بعد إصلاح التلف وتحضير السطح وفق مواصفات النظام. عندما تتمدد الخرسانة جانبيًا تُشد الألياف في الاتجاه المحيطي، فتقاوم التمدد وتولّد ضغط حصر. الألياف الملفوفة أفقيًا لا تمثل تسليحًا طوليًا جديدًا يحمل ضغط العمود مباشرة. تكون فاعلية الحصر أوضح للمقاطع الدائرية؛ أما المربعة والمستطيلة فتتأثر بنسب الأبعاد واستدارة الزوايا.
المعادلات: من ضغط الحصر إلى مقاومة الخرسانة
يعرض نموذج الحصر في دليل ACI 440.2R-17 للأعمدة الدائرية المغلفة محيطيًا ضغط الحصر التقريبي بالعلاقة التالية:
fl = 2 Ef n tf εfe / D
حيث Ef معامل مرونة الألياف، وn عدد الطبقات، وtf سماكة الطبقة، وD قطر العمود، وεfe الانفعال الفعال. لا يؤخذ الانفعال الفعال مساويًا تلقائيًا لانفعال القطع المذكور في نشرة المنتج؛ بل يُراعى تخفيضه وحدود استخدامه وفق المرجع والنظام المعتمد.
وفي النموذج نفسه تُقدَّر مقاومة الخرسانة المحصورة بالعلاقة:
f′cc = f′c + ψf × 3.3 × ka × fl
حيث f′c مقاومة الخرسانة القائمة غير المحصورة، وf′cc المقاومة المقدرة بعد الحصر، وka معامل كفاءة شكل المقطع (يساوي 1 للدائري في هذا النموذج)، وψf معامل إضافي قيمته 0.95 في صياغة الدليل المذكور. هذه معادلات لشرح الآلية وفق إصدار 2017؛ التصميم الفعلي يرجع إلى الإصدار المعتمد وشروطه، بما في ذلك ACI CODE-440.13-24 عند تطبيقه.
مثال حسابي مبسط
لعمود دائري قطره 400 مم، ومقاومة خرسانته 25 ميغاباسكال، وثلاث طبقات CFRP بسماكة 0.167 مم للطبقة ومعامل مرونة 230,000 ميغاباسكال، إذا اعتُمد لأغراض المثال انفعال فعال 0.004، ينتج fl ≈ 2.30 ميغاباسكال، ثم f′cc ≈ 32.2 ميغاباسكال. أي إن مقاومة الخرسانة المحصورة المقدرة ترتفع بنحو 29%. لا يعني هذا أن قدرة العمود التصميمية ترتفع 29%؛ إذ يلزم حساب التفاعل بين الضغط والعزم والتسليح القائم ومعاملات التخفيض وشروط صلاحية نموذج الحصر.
هل يعترف الكود بفائدة CFRP في مقاومة الأعمدة؟
نعم. يخصص ACI CODE-440.13-24 فصلًا للتقوية تحت القوة المحورية وتحت القوة المحورية مع العزم، إلى جانب أحكام المواد والسطح والفحص والحريق. كما يوفر ACI PRC-440.2-23 دليلًا هندسيًا للتصميم والتنفيذ. يجب التفريق بين الدليل التوصوي والوثيقة الكودية، والتحقق من اعتمادها ونطاقها في المشروع.
فمثلًا، تقوية عضو في نظام مقاومة الزلازل ضمن فئات التصميم الزلزالي B إلى F تقع خارج نطاق ACI CODE-440.13-24 المحدد في مقدمته، وتستلزم الرجوع إلى معايير التأهيل الزلزالي ذات الصلة. كذلك لا يصح إدخال f′cc الأعلى في برنامج التحليل بوصفه مقاومة الخرسانة الأصلية للمنشأ كله؛ فالزيادة موضعية ومشروطة بالغلاف وحالة التحميل.
أيهما أعلى قدرة وأيهما أقل كلفة؟
لزيادة كبيرة في الضغط والعزم: غالبًا يبدأ النظر بالقميص الخرساني أو المعدني المصمم للمشاركة المباشرة بالحمل. لتحسين الحصر والمطيلية والقص مع أقل زيادة في الأبعاد: يُدرس CFRP. لا توجد نسبة تفوق عامة؛ فالتفاصيل قد تجعل غلافًا معدنيًا فعالًا جدًا أو تجعل مساهمته المحورية محدودة.
مواد القميص الخرساني قد تكون اقتصادية، لكن الشدة والهدم والمعالجة والتشطيبات ومدة التوقف ترفع الكلفة الإجمالية. الفولاذ يتأثر بسعر التصنيع واللحام والحماية. ألياف الكربون تتطلب مواد وفريقًا متخصصًا، لكنها قد توفر زمن التنفيذ والمساحة. لذلك تُقارن البدائل على أساس الكلفة الكلية والقدرة التصميمية المحققة، لا سعر المادة وحده.
خلاصة اختيار الطريقة
قبل اختيار أي قميص، يجب تحديد مقاومة الخرسانة القائمة وكمية التسليح وحالة التآكل والضرر، ثم فحص القوى P وM وV والقاعدة والعناصر المتصلة. القميص الخرساني يضيف خرسانة وحديدًا، والقميص المعدني قد يحصر الخرسانة ويشارك بالحمل إذا صُمم مسار القوى، وCFRP يوفر الحصر دون زيادة ملحوظة في أبعاد العمود. كل حل له مجال مناسب وحدود يجب إثباتها بالحساب والتفاصيل.
المراجع
ACI CODE-440.13-24؛ ACI CODE-562-25؛ ACI 440.2R-17؛ دراسة تفاعل الضغط والعزم للأعمدة المغلفة بـFRP.
